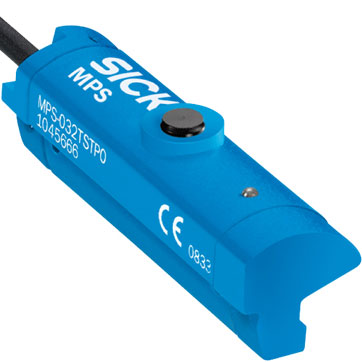

Manyetik konum sensoru

Pnömatik silindirlerdeki piston konumunun analog olarak algılanması için tasarlanan SICK MPS Manyetik Konum Sensörü farklı ölçüm aralıkları için çeşitli gövde uzunluklarına sahip olup 32, 64, 96 veya 128mm’lik ölçüm aralıklarını kapsar. Yüksek piston hızlarında rahatlıkla çalışabilir. Silindir üzerindeki T-kanallarda, bağımsız anahtarlama noktaları için, birden fazla sensör kullanmak yerine tek bir MPS kullanarak analog çıkış alınabilir. Böylece silindir üzerinde montaj yerinden ve maliyetinden tasarruf edilmiş olur. Ayrıca MPS’in öğretme fonksiyonu, mekanik sensör ayarlamasını ortadan kaldırmaktadır. MPS’in sıfır ve uç nokta ayarlaması kullanıcılara ölçüm aralığı için maksimum çözünürlük sunar. IP67 koruma sınıfına sahip sensör, iki devre kartı üzerinde Hall sensörlerine, kontrol aygıtına ve öğretme elemanına sahiptir. Sıfır ve uç noktası, yani gerçekte istenilen ölçüm aralığı, piston konumunu ve manyetik alan kutbunu dikkate almadan öğretme düğmesi vasıtasıyla öğretilebilir. Piston ara konumları 4 - 20 mA çıkış akımı ve 0 - 10 V sinyal gerilimi olarak ortaya çıkan analog sinyaller şeklinde iletilir. Piston konumunun sorgulanması 3 m/sn’ye kadar olan piston hızlarında ve daima maksimum hassasiyet ile gerçekleşir. Çözünürlük 0.05 mm’dir, lineerlik hatası her bir ölçüm aralığı için sadece 0.3 mm’dir ve tekrarlanabilirlik doğruluğu 0.1 mm’dir. MPS’in desteği ile bir pnömatik sistem bugüne kadar lineer motorlar ile gerçekleştirilen sayısız görevler için uygun olan bir doğruluk seviyesine ulaşmaktadır.
