Kompakt I / O Sistemi

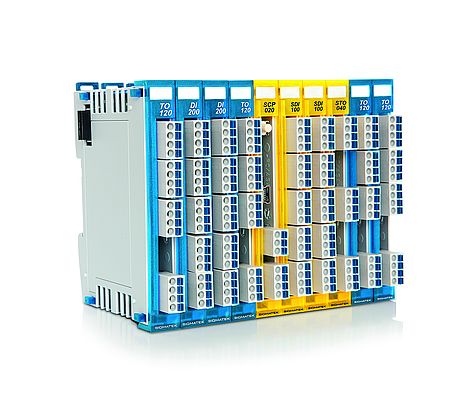

Dedem Otomasyon tarafından pazara sunulan 12,5mm genişliği ile 20 kanala kadar destek sunan sigmatek i/o sistemi, şu ana kadar dünyada ulaşılmış en yüksek paketleme yoğunluğuna sahiptir. Süper kompakt modüller 12,5x103,5x72mm (WxHxD) gibi etkileyici boyutlardadır. Yeni i/o serisinin geliştirilmesi sırasında, yerden kazandıran tasarımı ve işletme güvenliğinin yanında kurulum ve kablolamanın kolaylaştırılmasına büyük önem verilmiştir. S-DIAS serisi; DIN ray montajı, elektronik devresi ve haberleşme hattı tek bir gövdede olacak şekilde sağlam komple bir modül çözümü olarak tasarlandı. Bu tasarım modülün bir kişi tarafından kolayca ön-montajlanmasını veya DIN rayına alet kullanmadan oturtulmasını kolaylaştırmıştır. Standart push-in konektörlerle kablolama yapıldığından, seri üretimde fabrikasyon sürecine tabi tutulabilir ya da servis sırasında kolayca bağlantıları çıkarılabilir. Böylece, birleştirilme ve kablolama süreleri minimuma indirilmiştir. Özellikle S-DIAS sistemdeki gibi yüksek kanal yoğunluğu, kesinlikle belirgin bir etiketlemeye ihtiyaç duyuyor. Modülün durumu hakkında bilgi veren ledler; ayrıca her bir kanalın yanında, rahatça tanımlamaya ve teşhise izin veren ledler bulunmaktadır. Cihaz tanımlama işaretleri ekstra anlaşılırlık için tek tek etiketlenebilir. S-DIAS i/o lar mekaniksel olarak birbirine kenetlenmiştir. Modül besleme ve haberleşme hatları multi-kontaklı yapılmıştır. Bu iyi düşünülmüş tasarım ile en yüksek mekanik güvenilirlik ve titreşim dayanımı elde edilmiştir. Yeni süper kompakt i/o sistem ile standart ve güvenlik komponentleri istenildiği gibi gruplandırılabilir. S-DIAS güvenlik sistemi IEC 62061 e göre SIL 3 ve ISO 13849-1 e göre kategori 4, PL e şartlarını sağlamaktadır.
