Artımsal Kodlayıcılar

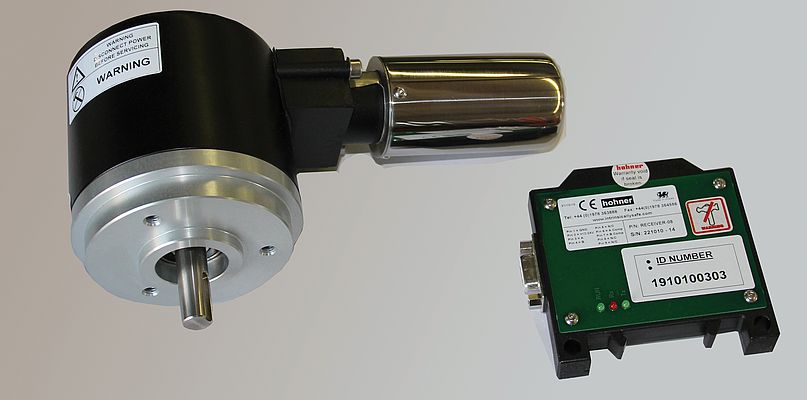

Bir adet kodlayıcı ve alıcı modülünden oluşan Hohner 3000 WIFI serisi 100 m’ye kadar mesafelerde kablo bağlantısı yapılmaksızın PLC, hız kontrol cihazı gibi alıcılara sinyal iletebilir.Türkiye’de Dönüşüm Endüstri’den temin edilebilen 90 mm gövde çaplı cihazlar 5 V’luk sinyal çıkışı sağlarlar. Varsayılan çıkış protokolü diğer tüm artımsal kodlayıcılar gibi standart “quadrature” olduğu için sistemdeki mevcut kodlayıcıların yerine kullanılabilirler. Cihazın düşük güçlü çıkışları 16 bitlik yukarı-aşağı sayıcıyı besler. Kodlayıcı milinin her hareketinde sinyalin yükselen kenarı uzaktaki modüle veri aktarımını tetikler. Veri saniyede 100 kere okunur. Eğer kodlayıcı çok hızlı dönerse, veri aktarımını bir sayıcıdan diğerine atlar. Her veri aktarımı ful 16 bitlik sayıcı değerini içerir. Çok sayıda sensörün kullanılacağı durumlarda her kodlayıcının özgün bir kimlik numarası vardır. ID numaraları müşteriye-özel yapılabilir. Sensörün varsayılan ID numaraları cihazın seri numarasıdır, bu şekilde sistemde adres çakışmaları olmaz. Alıcı, kodlayıcı üzerindeki sensörden verileri alır ve HyperTerminal için RS-232’ye dönüştürür. ModBus, analog, gerilim, DeviceNet, ProfiBus ve diğerleri için ise RS-485’e dönüştürür.
